晶體振蕩器故障排查與維修指南

晶振堪稱電子設備的“心臟”，一旦出現問題，往往導致設備“罷工”。遇到設備啟動困難、頻率跑偏，別急著頭疼，跟著步驟一步步查，問題往往有跡可循。下面是南山電子為大家梳理的一份實用指南，教你如何定位晶振故障并有效應對。

如何判斷故障問題？

首先先做交叉驗證，排查晶振本體的問題：找一顆同型號良品替換，如果故障依舊，那很可能不是晶振的“鍋”；若替換后恢復正常，就把它寄回原廠進行質量分析，看看是不是存在內部缺陷或參數已悄悄漂移。
而如果晶振本身沒問題，就要排查外圍回路了，比如回路設計是否合理、元器件參數有沒有偏差等等，修改外圍元器件。

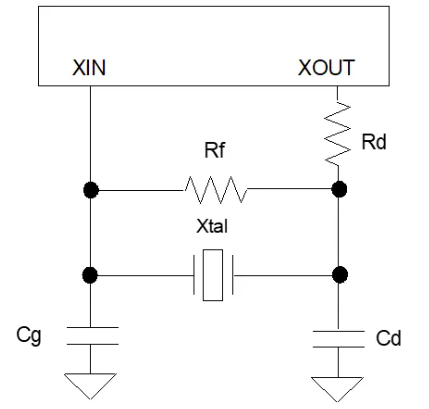

無源晶振回路如下：

典型無源晶振回路包含：

1．晶振本體（Xtal）：如常用的32.768kHz音叉晶體；
2．負載電容 (Cg, Cd)：與晶振搭配工作，決定了輸出頻率是否精準（如CL=12.5pF時輸出為32.768kHz ±20ppm）。并聯等效值需接近晶振規格書要求的負載電容CL，頻率才能穩定在標稱值范圍內。
3．限流電阻 (Rd)： 保護晶振，防止驅動功率過大燒毀晶體單元。
4．反饋電阻 (Rf)： 通常是10MΩ或20MΩ，為振蕩電路提供必要偏置，可以內置在主芯片內部。

常見故障，如何對癥下藥？

1．頻率誤差大（如32.768KHz負偏200ppm）：
對策：可以嘗試減小Cg和Cd。因?yàn)樨?fù)載電容減小，振蕩頻率會跟著往上升，剛好能把負偏的誤差拉回來，讓頻率回到標稱值。
2．晶振不起振：這種情況要分三種情況查：
a) 回路增益不夠：也是需要減小Cg和Cd，比如原來用的是 22pF 的電容，換成 15pF 的，容抗降下來，回路增益上去了，起振會更容易；
b) 反饋電阻缺失：確認主芯片里是否內置，如果沒有就在外部補上。
c) 限流電阻過大： 過大的Rd會限制驅動電流，導致起振困難，可適當減少阻值。

晶振雖小，作用卻大，每秒能震蕩幾十萬次、幾百萬次甚至幾千萬次，誤差極小，是眾多電子設備的核心部件。維修時得耐心細致，逐步排查，讓晶振這個“心臟”重新平穩跳動。
