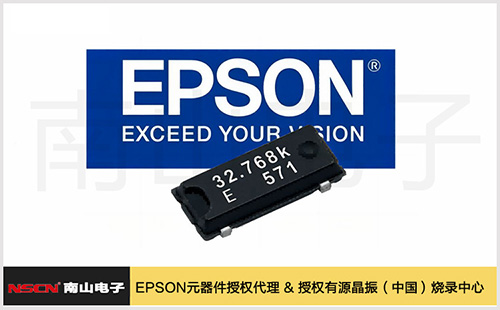

Epson愛普生32.768kHz晶振選型資料

32.768khz晶振也常被簡稱為32k晶振或32kHz晶振。32.768KHz晶振產生的振蕩信號，經過石英鐘內部分頻器進行15次2分頻后得到1Hz秒信號，即1周1秒，定時精度高。在石英鐘內，部分頻器只能進行15次分頻，要是換成別的頻率的晶振，15次分頻后就不是1Hz的秒信號，時鐘就不準了。而且32.768K=32768=2的15次方，數據轉換比較方便、精確。

愛普生32.768khz晶體占據了目前市場的*大份額。目前，愛普生同時提供32.768kHz晶體諧振器（無源晶振）和32.768kHz晶體振蕩器（有源晶振）以及實時時鐘模塊三類計時用頻率元器件。

32.768kHz晶體諧振器（無源晶振）

32.768khz晶振尤其是32.768k無源晶振是愛普生晶振中出貨量較大的種類。其中FC-135（3215）、MC-146（7015）和FC-12M（2012）這三個系列在中國市場用量更為巨大, 廣泛用于對時鐘計時精度和穩定性要求苛刻的高性能鐘表模塊中。
在小型化低功耗和寬溫的發展趨勢下，愛普生還推出了FC1610AN/BN、FC2012AN等小規格1610、2012無源晶振，也推出了鐵殼的3215尺寸32.768kHz晶振用來替代FC-135和FC-135R,型號是FC3215AN。對于此前使用量較多的大尺寸MC-306系列建議及時更換為更小尺寸的MC-146等。

系列名	尺寸 [mm]	頻率范圍 [ kHz ]	公差 @+25℃[x10-6]	工作溫度 [℃]	等效電阻 (ESR) [ kΩ Max. / ℃ ~ ℃ ]	備注	規格書
FC1610AN	1.6 x 1.0 x 0.5	32.768	±20	-40 ~ +85	90 / -40 ~ +85
FC1610BN	1.6 x 1.0 x 0.5	32.768	±20	-40 ~ +105	60 / -40 ~ +85 70 / -40 ~ +105	Low ESR
FC2012AN	2.05 x 1.2 x 0.6	32.768	±20	-40 ~ +105	50 / -40 ~ +85 60 / -40 ~ +105	Low ESR
FC2012SN	2.05 x 1.2 x 0.6	32.768	±20	-40 ~ +105	90 / -40 ~ +85 100 / -40 ~ +105
FC2012AA AEC-Q100	2.05 x 1.2 x 0.6	32.768	±20	-40 ~ +125	70 / -40 ~ +105 75 / -40 ~ +125
FC3215AN	3.2 x 1.5 x 0.9	32.768	±20	-40 ~ +105	50 / -40 ~ +85 60 / -40 ~ +105
FC-12M	2.05 x 1.2 x 0.6	32.768 (32 ~ 77.5)	±20 ±30 (±20 ±30)	-40 ~ +85	90 / -40 ~ +85 (90 ~ 65 / -40 ~ +85)
FC-135R	3.2 x 1.5 x 0.9	32.768	±20	-40 ~ +85	50 / -40 ~ +85	Low ESR
FC-135	3.2 x 1.5 x 0.9	32.768 (32 ~ 77.5)	±20	-40 ~ +85	70 / -40 ~ +85 (70 ~ 45 / -40 ~ +85)
MC-146	7.0 x 1.5 x 1.4	32.768 (32 ~ 100)	±20 ±50 (±50 ±100)	-40 ~ +85	65 / -40 ~ +85 (65 ~ 25 / -40 ~ +85)
MC-306	8.0 x 3.8 x 2.54	32.768 (32 ~ 120)	±20 ±50 (±50 ±100)	-40 ~ +85	50 / -40 ~ +85 (55 ~ 12 / -40 ~ +85)
FC-13A AEC-Q100	3.2 x 1.5 x 0.9	32.768	±20 ±30 ±50	-40 ~ +125	70 / -40 ~ +125
MC-30A AEC-Q100	8.0 x 3.8 x 2.54	32.768	±20 ±50	-40 ~ +85	50 / -40 ~ +85

32.768kHz晶體振蕩器（有源晶振）

32.768kHz有源晶振也是愛普生（EPSON）一種常見的晶體振蕩器，通常用于時鐘生成、計時、鬧鐘等功能。與市場上享譽盛名的MC-146、FC-135等32.768khz無源晶振相比，因為內置了專業振蕩電路，免去了負載電容匹配等繁瑣工作，節省了研發時間，提高了量產產品的可靠性和穩定性。
愛普生32.768kHz有源晶振包含SG-3031CM這種通用型32.768kHz有源晶振和TG-3541CE(TCXO)這款內置溫度補償的高精度32.768kHz溫補晶振，后者可滿足針對高端有源時鐘晶振的需求，其XA檔在工業級溫度范圍內實現3.4ppm（含溫偏，相當于每月9秒）的高精度和高穩定性，在105°高溫環境下月誤差不超過21秒。這兩款32.768kHz晶振對應的符合AEC-Q100車規標準的型號分別為TG-3541CEA和SG-3031CMA，同時提供樣品零售。

圖片	型號	外部尺寸	輸出	頻率范圍	電源電壓	頻率溫度特征 (頻率公差 / 工作溫度) [ ppm /℃ to ℃]	規格書
	TG-3541CE (TCXO)	3.2x2.5x1.0	CMOS	32.768kHz	1.5~5.5V	XA: +/-3.4 / -40 to +85 XB: +/-5.0 / -40 to +85 XA / XB: +/-8.0 / -40 to +105
	TG-3541CEA (TCXO) (AEC-Q100)	3.2x2.5x1.0	CMOS	32.768kHz	1.5~5.5V	XA: +/-3.4 / -40 to +85 XB: +/-5.0 / -40 to +85 XA / XB: +/-8.0 / -40 to +105
	SG-3031CM	3.2x1.5x0.9	CMOS	32.768kHz	1.2~5.5V	5 +/-23 / @ +25 Ope.Temp.Range： -40 to +105
	SG-3031CMA (AEC-Q100)	3.2x1.5x0.9	CMOS	32.768kHz	1.2~5.5V	5 +/-23 / @ +25 Ope.Temp.Range： -40 to +105

32.768khz時鐘芯片RTC

愛普生（Epson）提供了一系列實時時鐘（RTC）模塊，這些模塊結合了32.768kHz石英晶體振蕩器和實時時鐘芯片，具備振蕩電路、時鐘功能、日歷功能和報警功能等。帶有內置XTAL的Epson各種RTC模塊可節省電能，提供優秀的精度，并簡化系統設計。得益于豐富的可選功能，如警報和時間戳，RTC除了計時之外，還可以完成多項額外任務。
愛普生實時時鐘模塊的產品線實現了精確計時和低功耗，對于在單機模式設備上的應用非常理想。作為日本愛普生晶振晶體在中國大陸地區的官網推薦授權代理商，南京南山半導體提供EPSON全系列時鐘芯片產品，常用的RX-8025SA AC、RX8010SJ B、RX-8025T UB/UC、RX-8803SA UB等等備有現貨。更多型號介紹請進入實時時鐘模塊RTC進行瀏覽。
