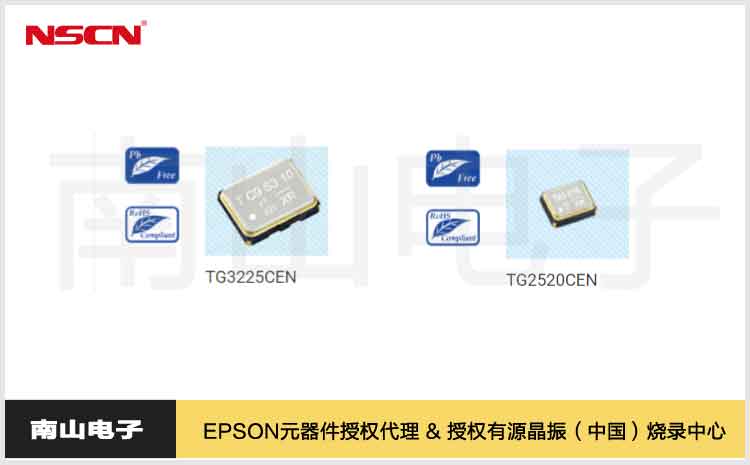

愛普生cmos方波溫補晶振TG3225CEN和TG2520CEN系列

 愛普生高精度溫補晶振TCXO一直是愛普生晶振的核心產品，溫補晶振也稱為溫度補償晶體振蕩器，具有高穩定性等特點。今天，我重點講一下兩款溫補晶振產品，即愛普生cmos方波溫補晶振TG3225CEN系列和TG2520CEN系列。

TG3225CEN系列和TG2520CEN系列相同點

1、兩款晶振都有溫補晶振（TCXO）和壓控溫補晶振(VCTCXO)兩種類型。溫補晶振，即我們所說的

直接補償式石英晶體振蕩器，是由熱敏電阻和阻容元件組成的溫度補償電路，在振蕩器中與石英晶片串聯而成的。壓控溫補晶振，即間接補償式石英晶體振蕩器，通過石英晶片串聯電容量的變化，對石英晶片的非線性頻率漂移進行補償。

2、兩款晶振在一些參數指標上是相同的。輸出頻率為12 MHz 至 52 MHz。電源電壓為2.8 V 典型值/ 3.0 V 典型值/ 3.3 V 典型值。頻率/溫度特性為：±2.0 × 10-6*大。兩款溫補晶振都具有高穩定性，CMOS輸出等特點。廣泛應用于測量機參考時鐘、無線通訊設備（智能電表、遙測、其他）。

TG3225CEN系列和TG2520CEN系列不同點

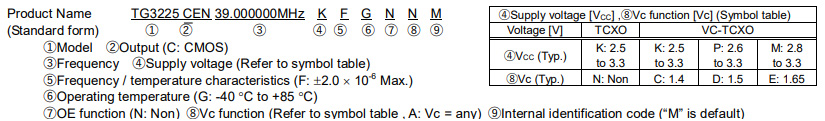

1、TG3225CEN的Q碼為 X1G005101xxxxxx。TG2520CEN的Q碼為X1G005161xxxxxx。

2、TG3225CEN與TG2520CEN的封裝尺寸不同。分別為3225和2520，即外部尺寸分別為3.2 ×2.5 × 0.9mm和2.5×2.0×0.8mm。

客戶可以根據自身需求選擇相應的愛普生cmos方波溫補晶振TG3225CEN系列和TG2520CEN系列，如有疑問，歡迎咨詢在線工程師。
