晶體振蕩電路的設計方法

哈特萊振蕩電路與考畢茲振蕩電路等LC型振蕩電路，其振蕩率是由電路中的線圈與電容所決定的。此一線圈與電容器并非只是指電路圖上所表示的組件數值，尚包含有晶體管的電極間容量印刷電路銅箔圖樣內所包含的L，C成分。
因此，由于溫度、電源等變化所引起的L，C值變化，也會使振蕩頻率發生變化。
而晶體振蕩電路為利用壓電元件的固有振動數，因此，較不易受電路中的雜散L，C成分的影響，可以得到頻率穩定度很好的振蕩電路。

晶體/壓電元件
為了提高振蕩頻率的穩定度，可以使用晶體或陶瓷(Cer-amic)振蕩子等壓電元件。此除了可以應用于高頻率振蕩電路以外，尚可以使用于鐘表與計數器等基準時間產生電路。
壓電元件為利用機械振動與電氣振動間的相互轉換的作用，而且其固有振動數是由幾何尺寸所決定的。

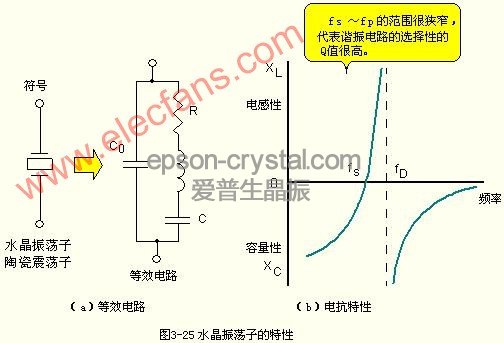

圖25所示的為晶體的電氣特性。

(由于使用振蕩器，可以使頻率更為穩定。振蕩領域?yàn)樵诖?lián)諧振點fs與并聯諧振點fp之間。)

圖所示的為其等效電路，圖所示的為其電抗(Reaetance)特性。fs為串聯諧振頻率點fp為并聯諧振頻率點，其諧振頻率分別如下：

  ，

將晶體與陶瓷振蕩器此較，陶瓷振蕩器的電感性范圍fs～fp為晶體的數十倍。因此，陶瓷振蕩器的頻率穩定度比晶體差一些。

使用皮爾斯振蕩電路
利用晶體振蕩電路所構成的振蕩電路稱為皮爾斯振蕩電路。
此一皮爾斯振蕩電路為利用晶體的電感性電抗。將此一電感性(L性)部分當做線圈，可以應用在哈特萊電路或考畢茲電路。

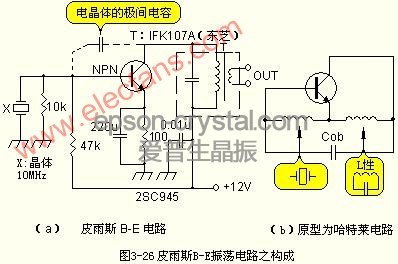

圖26的電路稱為皮爾斯B-E電路。其原型為圖的哈特萊振蕩電路。哈特萊振蕩電路的電容器為利用晶體管的集極-基極間電容量Cab。


此一諧振電路的工作原理為振蕩頻率與f諧振頻率fo成為fo>f 關系時，此一諧振電路呈現電感性(L)，相當裁于線圈。
圖所示的為振蕩電路的特性，將T的L先調整至最小，使諧振電路呈電感性。然后，再調整鐵芯，使L增大，在諧振電路成為電容性時，會馬上使振蕩停止。接著，將調整點調至振蕩停止點的稍微前方處即可。

圖27所示的為皮爾斯C-B振蕩電路，其原型為如圖所示的考畢茲振蕩電路。
諧振頻率fo與振蕩頻率f成為fo

    無須調整的晶體振蕩電路
在一般的皮爾斯電路中，需要調整諧振電路，此一電路并沒有使用諧振電路，不必調整，也會產生振蕩。

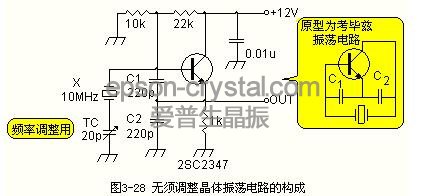

圖28所示的為無調整晶體振蕩電路。其原型為考畢茲振蕩電路。
缺點是因?yàn)闆]有使用諧振電路，使得輸出波形如照片4所示，成為含有很多高諧波成分的失真波形。

(雖然不必調整，但是，波形的高諧波成分多?？梢杂糜跀?shù)字電路的CLOCK時鐘信號源。)


 照片4:無調整晶體振蕩電路的振蕩輸出波形


此一電路雖然為無調整，但是，仍然使用修整用電容(Tri-mmer)與晶體串聯，使振蕩頻率可以微調整。

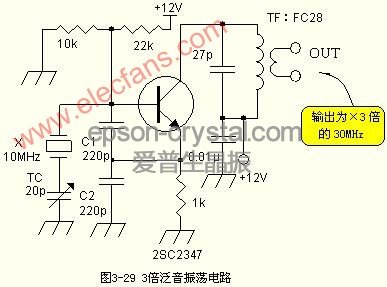

圖29所示的為利用高諧波成分，取出基本波的3次高諧波，稱之為3倍的overtone振蕩電路。輸出級的變壓器為做為取出第3次高諧波用的濾波器。照片5所示的為其3次高諧波的波形。


(此為利用無調整電路的高諧波成分，在輸出的諧振電路取出3倍頻的30MHz信號。)


照片5 3倍頻的振蕩波形
(在無調整振蕩電路的輸出雖然包含很多高諧波成分。但是，利用頻率選擇電路可以得到良好的波形輸出。)
