愛普生RTC RX8111CE/RX4111CE在在綠色物聯網中的應用

概述： 綠色物聯網指的是通過采用低功耗技術和低功耗元器件使得物聯網技術應用符合節能減排目標。EPSON推薦通過RX8111CE或RX4111CE兩個低功耗實時時鐘模塊的喚醒定時器功能實現MCU間隔操作，降低功耗,更多信息在愛普生RTC低功耗時鐘RX8111CE和RX4111CE的規格。并在云計算設備等領域使用功耗更低的 TG2016SMN 32MHz（X1G005441010500）、FA-128 32MHz（Q2FA12800589 00或Q22FA12800530 00）來為SX1255,1257、SX126x、SX1272、SX1276幾顆芯片IC提供低功耗支持。本文轉自愛普生電子元器件官方微信公眾號 12月25日分享的文章，原文標題是“愛普生RTC產品在 Green IoT的應用介紹”。以下為正文：

物聯網（IoT）是指由能夠收集和共享電子信息的物理對象組成的網絡。物聯網包括各種各樣的“智能”設備，從傳輸有關生產過程數據的工業機器到跟蹤人體信息的傳感器。我們可以通過信息和通信技術（ICT）實現綠色物聯網。


綠色I(xiàn)CT的一般原則：

Green RFID: 射頻識別
Green WSN: 無線傳感器網絡
Green CC: 云計算
Green M2M: 機器對機器
Green DC: 數據中心

愛普生實時時鐘模塊在綠色I(xiàn)CT中的應用舉例

一、使傳感器節點僅在必要時工作，其他時間處于睡眠模式，實現節能（Green WSN）

二、使用硬件和軟件降低云計算功耗（Green CC）

三、Activity scheduling目的是切換一些節點狀態，在必要時保持設備處于工作狀態，其他期間進入低功耗運行（“睡眠”）模式，在不同情況中來回切換，同時還保持原始網絡的功能。

以上三種應用環境均可通過RX8111CE或RX4111CE兩個低功耗實時時鐘模塊的喚醒定時器功能實現MCU間隔操作，降低功耗。在云計算還可以使用SG2016CAN/SG3225CAN這兩款小尺寸低功耗有源晶振來降低功耗。

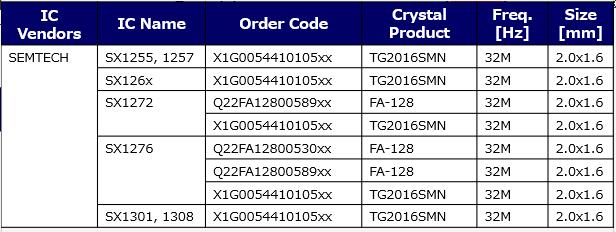

如您所知， 我們的石英晶振和溫補晶振與IoT物聯網的通信協議有關。下表顯示了LoRa IC的參考設計批準清單。我們認為，未來的市場需要更小的尺寸來節省材料。物聯網模塊的業務很多，會用到很多石英晶體，TCXO或RTC。

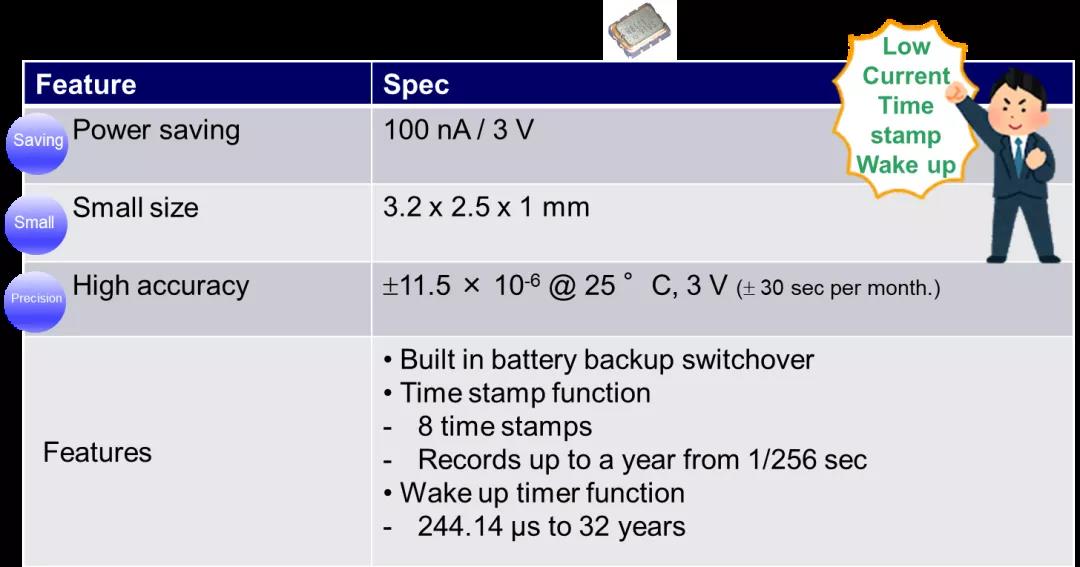

愛普生的實時時鐘模塊產品系列具有3.2 x 2.5封裝的低功耗和時間戳功能。型號名稱為RX8111CE和RX4111CE。在某些條件下，電流消耗為100納安。RX8111CE，RX4111CE有備用電池切換， 時間戳記、喚醒定時器功能。

實時時鐘模塊喚醒定時器功能可啟用MCU間隔操作并為減少任何系統中的電流提供了有效的措施。這個數字顯示 INT輸出系統工作電流事件時間根據設置的周期而定。系統間隔操作可減少系統電流消耗。

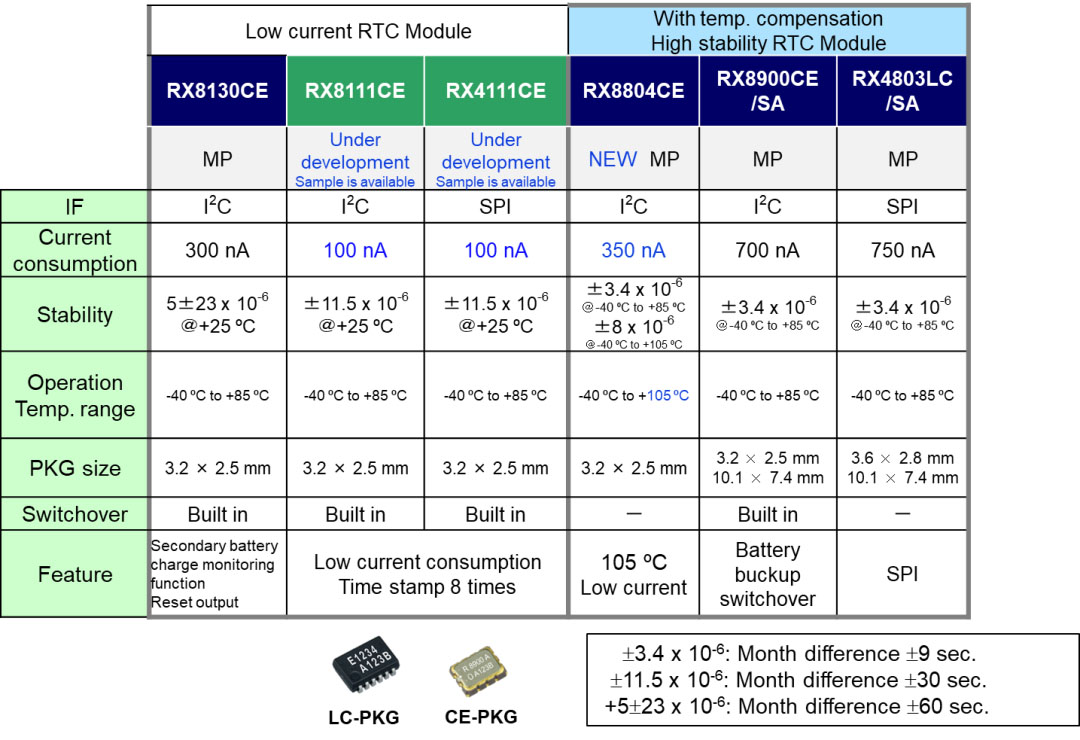

下表顯示了RTC模塊推薦的產品。右側產品具有溫度補償電路，因此具有很高的穩定性。左側產品是低電流RTC模塊。如果客戶的優先考慮是低電流消耗，我們建議使用RX8111CE。如果客戶需要高穩定性，我們建議使用RX8804CE。
